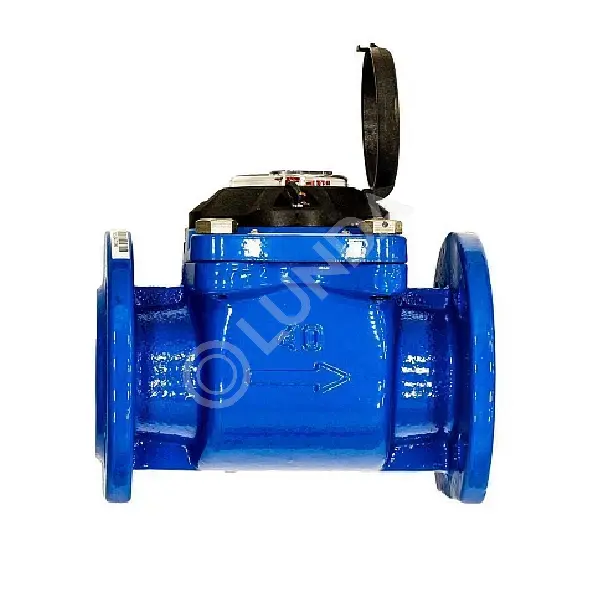

Счетчик холодной воды ВСХН турбинный, IP 54, Тепловодомер

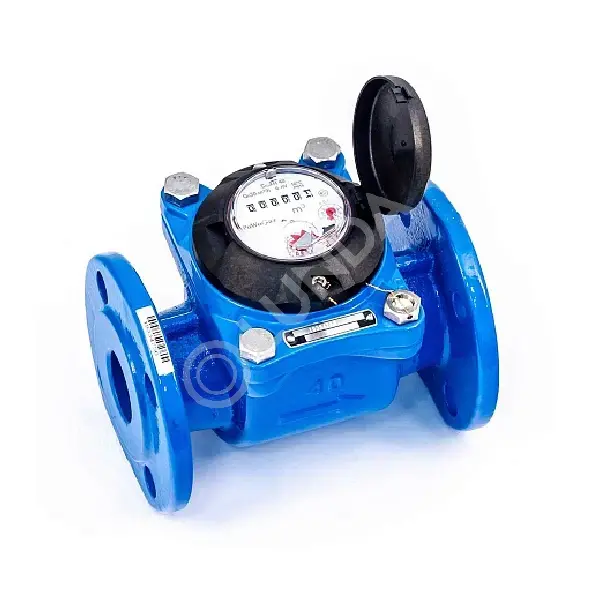

Тахометрические турбинные счетчики с фланцевым присоединением марки ВСХН используются для измерения и учета расхода холодной воды. Они устанавливаются на промышленных трубопроводах, подающих сетевую и питьевую холодную воду, с диаметром проходного отверстия равным 40 мм. Приборы учета измеряют объем проходимой по трубопроводу воды в кубических метрах и долях. Данные измерений отображаются на циферблате при помощи роликового и стрелочного индикаторов.
Счетчики ВСХН устанавливают на системах холодного водоснабжения с температурой рабочего потока от +5 до +50°С и давлением подачи воды не более 1,6 МПа. Производитель рекомендует размещать измерительные приборы данного типа в закрытых отапливаемых помещениях с влажностью воздуха не более 80% и температурой окружающей среды не ниже +5 °С. Место установки выбирают так, чтобы исключалась возможность затопления прибора. Для этого счетчики располагают на определенной высоте от пола на ровном горизонтальном участке трубопровода, постоянно заполненном водой.
Счетчики воды ВСХН могут быть установлены практически на любом участке трубопровода. При этом должны соблюдаться условия, согласно которым по направлению движения потока воды до места монтажа прибора оставляют прямой участок трубы длиной от трех диаметров, а после счетчика – участок длиной не менее одного диаметра трубопровода. Для случаев, когда это не представляется возможным, завод-изготовитель предлагает осуществить монтаж с помощью специальных присоединителей.
