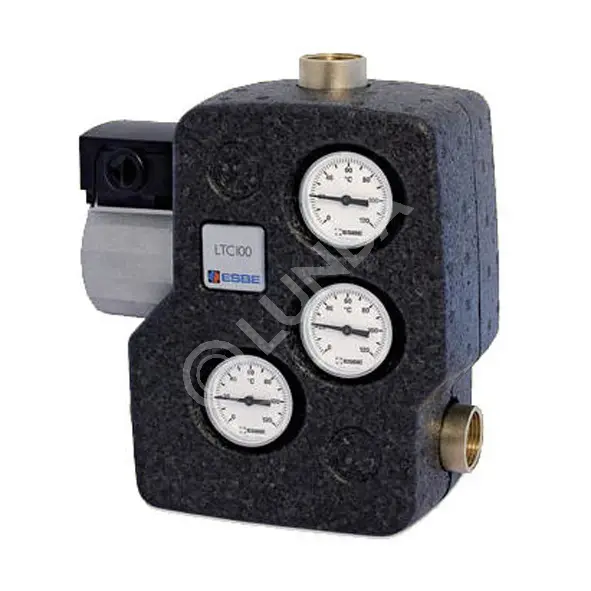

Смесительное устройство серии LTC100, Esbe

Смесительное устройство ESBE серии LTC100 применяется для эффективной автоматической загрузки накопительных баков и защиты котлов, работающих на твёрдом топливе, при слишком низкой температуре теплоносителя обратного трубопровода, что в противном случае, приводит к загрязнению трубопровода, снижению производительности и уменьшению срока эксплуатации котла.

Использование:
Смесительное устройство ESBE серии LTC100 сконструировано для защиты котла от низкой температуры теплоносителя обратного трубопровода. Поддержание высокой и устойчивой температуры теплоносителя обратного трубопровода способствует повышению коэффициента полезного действия котла, снижает образование конденсата и увеличивает срок его эксплуатации. Встроенный насос обеспечивает защиту котла и оптимальную загрузку бака.
LTC100 применяется в отопительных устройствах, где котлы, работающие на твёрдом топливе, используются для запитки накопительных баков.

Функционирование:
Смесительное устройство состоит из интегрированного насоса и термостатического клапана, сконструированных для облегчения монтажа и обслуживания. Смесительное устройство защищено изоляционной оболочкой и оборудовано термометрами с легко считываемыми шкалами.
Клапан не требует настройки в байпасном трубопроводе.
LTC100 обладает функцией интегрированной циркуляции, которая позволяет устройству действовать даже при прекращении подачи энергии или выходе из строя насоса. При поставке, функция циркуляции заблокирована, однако легко может быть активирована при необходимости.
Клапан содержит термостат, который начинает открывать подсоединение «А» при температуре исходящей смешанной воды соединения AB, равной 50°C, 55°C, 60°C, 65°C, 70°C или 75°C. Подсоединение «B» полностью закрывается, когда температура подсоединения «A» превышает номинальную температуру открытия на 10°C.
Макс. утечка через закрытый клапан A-AB - 0.5 % максимального потока (Qмакс)
Макс. утечка через закрытый клапан В-AB - 3 % максимального потока (Qмакс)

Теплоноситель:
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и незамерзающими жидкостями, нейтрализующими растворенный кислород, с концентрацией гликоля до 50%. При добавлении гликоля к теплоносителю-воде, увеличивается вязкость и изменяется теплоемкость такого теплоносителя, поэтому это необходимо учитывать при выборе устройства.

Сервис и обслуживание:
Смесительное устройство оборудовано закрывающимися шаровыми клапанами для облегчения сервисного обслуживания.
При обычном режиме эксплуатации нет необходимости в обслуживании смесительного устройства. Однако при необходимости можно легко заменить термостаты.
